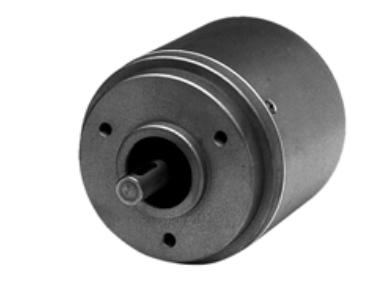

PEPPERL+FUCHS 编码器 30-4201IA-1024 产品描述

用于环境恶劣的工业应用场合

高5000 PPR

不锈钢型

10-30V; 短路保护; 推挽输出

PEPPERL+FUCHS 倍加福 编码器 30-4201IA-1024 产品参数

一般特性

脉冲数 大 5000

电气特性

工作电压 10 ... 30 V DC

空载电流 大 80 mA

输出

输出类型 推挽

电压降 < 4 V

工作电流 单通道大 40 mA ，短路保护，反极性保护

输出频率 大 100 kHz

上升时间 250 ns

接通延时 250 ns

连接

连接器 9416, 12针

电缆 ∅6 mm, 4 x 2 x 0.14 mm2, 2 m

组合1 外壳:不锈钢1.4301

法兰:铝3.1645

轴:不锈钢1.4305

组合2 (抗氧化型) 外壳:不锈钢

法兰:不锈钢

轴:不锈钢

重量 大约 1250 g (组合1) 左右 2200 g (组合2)

旋转速度 大 6000 min -1

瞬时惯量 < 270 gcm2

起动转矩 ≤ 5 Ncm

轴负载

轴向 60 N

径向 80 N
